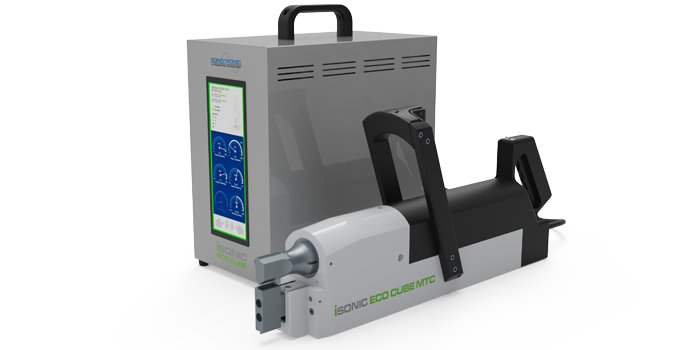

iSONIC ECO CUBE MTC
Ultraschall-Röhrchenschweißanlage (Schweißzange)

Hermetisches Abdichten und Trennen von Kupfer- und Aluminiumröhrchen in einem Schritt

Die iSONIC ECO CUBE MTC verschließt und trennt Kältemittel führende Röhrchen schnell, zuverlässig und ohne zusätzliche Löt- oder Verbindungsmaterialien. Die Ultraschalltechnologie ermöglicht eine hermetisch dichte Verbindung bei geringer Wärmeeinbringung. Insbesondere für die Herstellung und Bearbeitung von Kältemittelkreisläufen in Kühlschränken, Klimageräten und Wärmepumpen ist die​​​​​​​ iSONIC ECO CUBE MTC eine kompakte Lösung.



Eine effiziente Alternative zum Löten

Beim herkömmlichen Löten werden Rohrverbindungen mit hoher Temperatur hergestellt. Das erfordert zusätzliche Energie und bringt Hitze in das Bauteil und dessen Umgebung ein. Die iSONIC ECO CUBE MTC arbeitet dagegen mit mechanischen Ultraschallschwingungen. Die Verbindung entsteht ohne offene Flamme und ohne zusätzliches Lot.

Das Ergebnis: ein schneller, sauberer und energieeffizienter Prozess für das hermetische Verschließen von Röhrchen.

Für moderne Kältemittel

Die iSONIC ECO CUBE MTC ist für Anwendungen mit brennbaren HC- und A2L-Kältemitteln ausgelegt. Dadurch eignet sich die Technologie insbesondere für moderne Kälte- und Wärmepumpensysteme, in denen der sichere Umgang mit brennbaren Kältemitteln eine wichtige Rolle spielt.

Vorteile

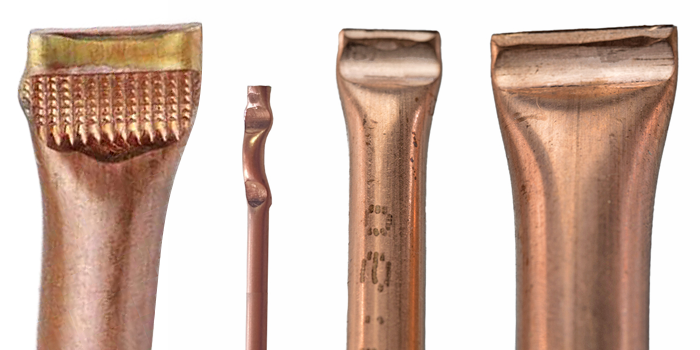

• Hermetisch dicht: zuverlässiges Verschließen von Kältemittel führenden Röhrchen
• 2-in-1-Prozess: Verschließen und Trennen in einem Arbeitsgang
• Geringe Wärmeeinbringung: keine offene Flamme und keine großflächige Erwärmung
• Energieeffizient: geringer Energiebedarf im Vergleich zu thermischen Fügeverfahren
• Keine Zusatzstoffe: kein Lot oder Klebstoff erforderlich
• Für brennbare Kältemittel: geeignet für HC- und A2L-Kältemittel
• Flexibel: für Röhrchendurchmesser von 2 bis 10 mm
• Für Wandstärken bis 1,0 mm
• Schneller Werkzeugwechsel
• Einfache Kalibrierung
• Geringe Wartungskosten

Anwendungen und Applikationen in der Kälte- und Klimatechnik

• Kühlschränke und Kühlgeräte
• Klimageräte
• Wärmepumpen
• Kältemittelkreisläufe
• Kältemittelfüllrohre
• Kapillarrohre

Verfahren

• Ultraschall-Schweißen
• Ultraschall-Trennschweißen
