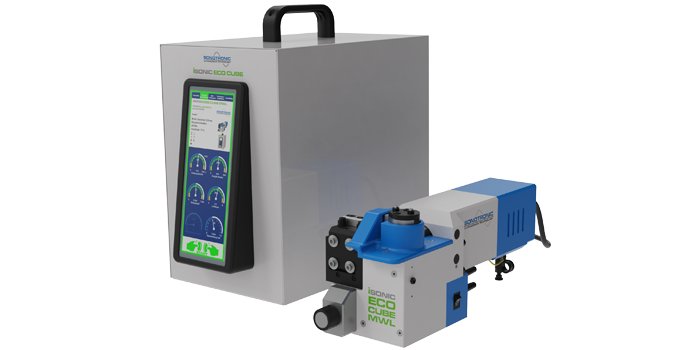

iSONIC ECO CUBE MWL
Ultraschall-Verbindungen von Kupfer- und Aluminiumleitungen

Flexible Lösung für unterschiedliche Kabelquerschnitte

Der iSONIC ECO CUBE MWL wurde für das Ultraschallschweißen von Kabeln und Litzen entwickelt. Durch die hochfrequenten Schwingungen werden die metallischen Leiter unter definiertem Druck miteinander verbunden. Dabei entsteht eine stoffschlüssige, elektrisch leitfähige Verbindung ohne zusätzliche Verbrauchsmaterialien wie Lot oder Flussmittel. Das System eignet sich für die Verbindung von Kupfer- und Aluminiumleitungen und ermöglicht eine wirtschaftliche Verarbeitung unterschiedlicher Kabelquerschnitte. Die integrierte Steuerung überwacht und regelt die relevanten Prozessparameter und schafft damit die Grundlage für gleichbleibende Schweißergebnisse.



Einfache Handhabung und verlässliche Schweißqualität

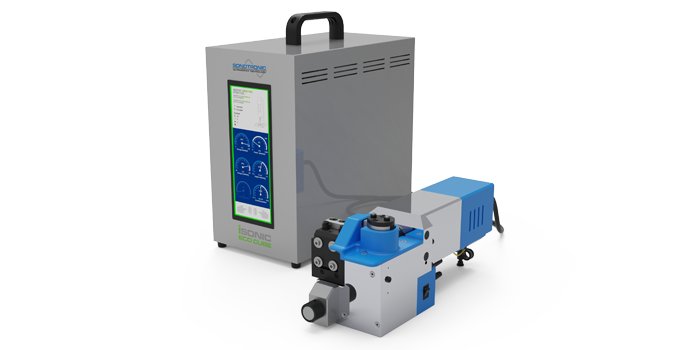

Der iSONIC ECO CUBE MWL kombiniert Ultraschallgenerator, Schweißkopf und anwendungsspezifische Werkzeuge in einem kompakten Maschinenkonzept. Die 20-kHz-Ultraschalltechnik ist speziell für das Verbinden von Litzen und Kabeln ausgelegt.

Sonotrode und Amboss sind für unterschiedliche Kabelgrößen und Anwendungen ausgelegt und ermöglichen eine flexible Anpassung an die jeweilige Schweißaufgabe. Verarbeitet werden Kupfer- und Aluminiumlitzen mit einem Querschnitt von 0,5 bis 18 mm². Das servicefreundliche Werkzeugkonzept ermöglicht einen schnellen und unkomplizierten Austausch der Werkzeuge bei Bedarf und trägt so zu geringen Wartungskosten bei.

Der 3-kW-Ultraschallgenerator stellt die erforderliche Leistung für den Schweißprozess bereit. Schweißenergie, Schweißzeit, Amplitude und weitere Prozessparameter lassen sich über den Generator einstellen und kontrollieren.



Vorteile

• Zuverlässige Verbindungen: stoffschlüssige Verbindung der metallischen Leiter mit hoher elektrischer Leitfähigkeit
• Reproduzierbare Qualität: kontrollierte Prozessparameter für gleichbleibende Schweißergebnisse
• Flexibel einsetzbar: für Kupfer- und Aluminiumleitungen sowie unterschiedliche Kabelquerschnitte
• Kompaktes Maschinenkonzept: platzsparend und für unterschiedliche Produktionsumgebungen geeignet
• Geringer Materialeinsatz: keine zusätzlichen Lot- oder Flussmittel erforderlich
• Schneller und Servicefreundlichesr Werkzeugkonzept: Werkzeuge lassen sich bei Bedarf einfach austauschen
• Einfache Bedienung: übersichtliche Einstellung und Kontrolle der relevanten Schweißparameter

Anwendungen

• Kabelkonfektion: zuverlässige Ultraschallverbindungen für die Vorfertigung von Kabeln und Kabelsätzen
• Automotive: Herstellung elektrischer Verbindungen für Kabelbäume und Bordnetzkomponenten
• Elektrotechnik: Verbinden von Litzen und Kabeln für elektrische Anwendungen
• E-Mobilität: Ultraschallverbindungen für Kupfer- und Aluminiumleitungen
• Maschinen- und Anlagenbau: flexible Kabelverbindungen für unterschiedliche Leitungsquerschnitte

Typische Applikationen

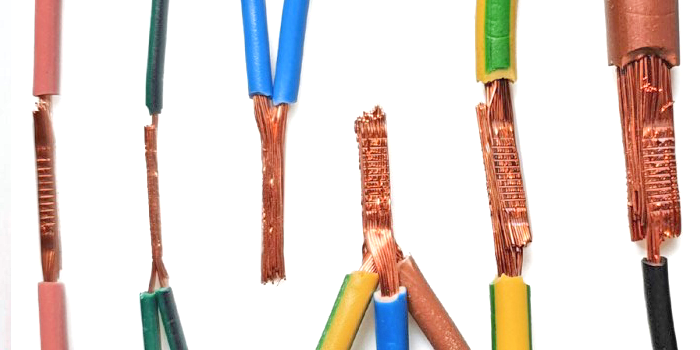

• Ultraschall-Litzenschweißen
• Verbinden von Kupferlitzen
• Verbinden von Aluminiumlitzen
• Kupfer-Aluminium-Verbindungen
• Kabel-zu-Kabel-Verbindungen
• End- und Durchgangsknoten
• Herstellung kompakter Schweißknoten

Verfahren

• Ultraschall-Metallschweißen
• Litzenschweißen
• Kabelschweißen
